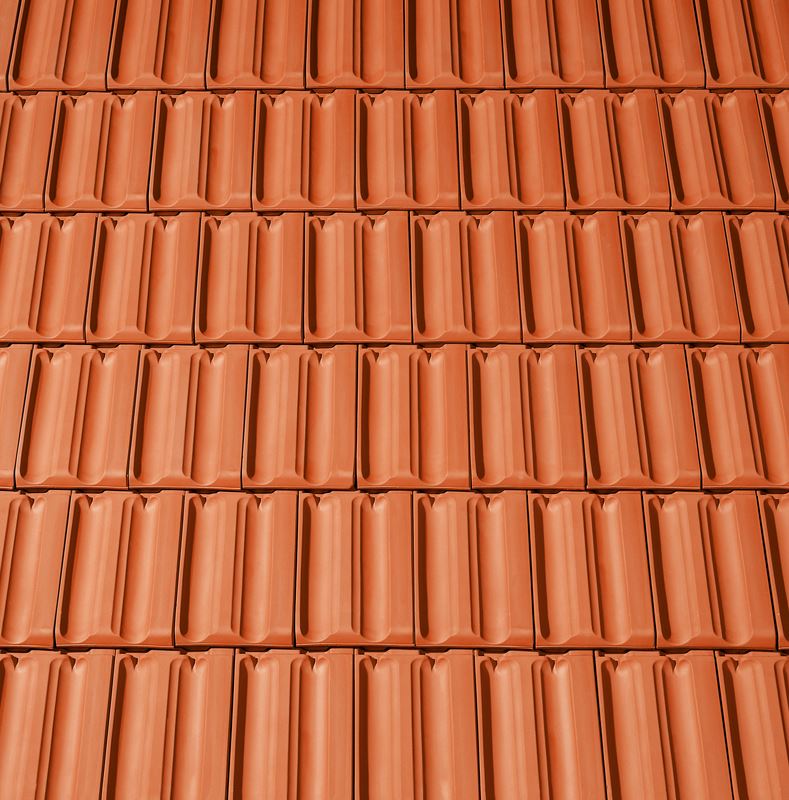

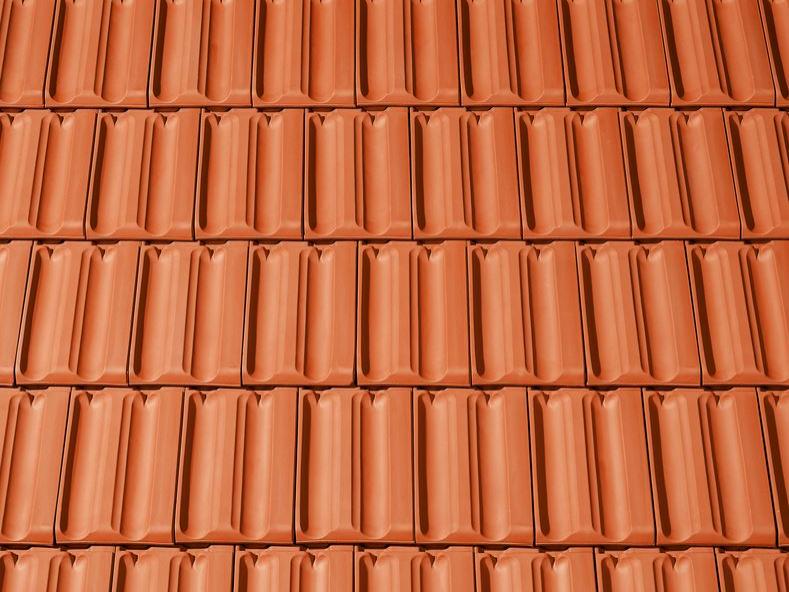

„RATIO“ DORFEN

Das Erfolgsmodell vom Traditionsstandort in Bayern

Bisher kamen die Tondachziegelmodelle "MZ3", "RUSTICO", "ROMANO" und "ANTICO" aus Dorfen. Jetzt wird diese Palette um das Erfolgsmodell "RATIO" aus dem Werk in Höngeda erweitert. Die Investitionen in eine weitere Fertigungslinie am Standort Dorfen erlauben es, zukünftig flexibler zu agieren und den Markt noch schneller und bedarfsgerechter zu beliefern. Neben der Befriedigung der starken Nachfrage nach seinen Qualitätsprodukten bekennt sich die CREATON AG damit erneut zum Produktionsstandort Deutschland und setzt damit ein sehr positives Signal für die Region.

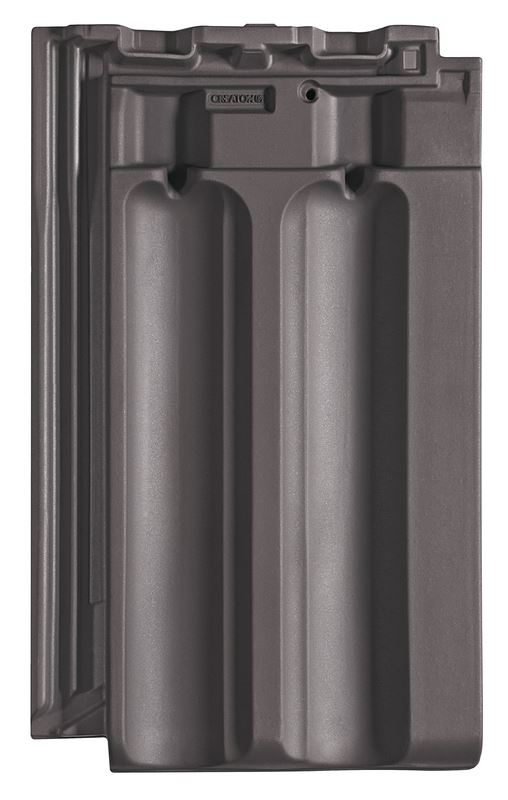

In die bestehende Produktionspalette der Dorfener Spezialitäten fügt sich "der Neue" hervorragend ein. Denn der wirtschaftliche Großfalzziegel "RATIO" ist wie auch "RUSTICO" ein Doppelmuldenfalzziegel, nur statt im Mittel- im Großformat. Er verfügt über dasselbe harmonische, gleichmäßige Verhältnis von Deck- zu Mittelwulst wie der kleinere Bruder. Und wie dieser garantiert er dank seiner Verfalzungen ausgereifte Regeneintrag- und Windsogsicherheit auf hohem Niveau.

Vorteile
Optimierte Kopfverfalzung mit großem Verschiebespiel
Doppelte Seitenverfalzung

engobiert

Größe:

ca. 265 x 445 mm

min. ca.

i.M. ca.

max. ca.

Deckbreite:

221 mm

223 mm

225 mm

Decklänge:

357 mm

368 mm

380 mm

max. ca.

i.M. ca.

min. ca.

Ziegelbedarf:

12,7 Stk./m 2;

12,2 Stk./m

11,7 Stk./m

Gewicht:

ca. 3,7 kg/Stk

ca. 45,1 kg/m

Minipack: 5 Stück

Palette: 240 Stück

LAF-Werte in mm

Firstziegel

DN 15 20 25 30 35 40 45 50

PRU
2,6 Stk./lfm.

LAF 35 30 25 25 15 15 15 10
FLA 95 90 80 75 70 65 55 50

  • LAF = Lattenabstand zum Firstschnittpunkt , FLA = Firstlattenabstand

  • Maße gelten für 30/50-Lattung.

  • Bei 40/60-Lattung oder First PRU sind die LAF-Maße auf Anfrage bei CREATON erhältlich.

Bedarf Decklänge

Bedarf Deckbreite

Ortgänge, Doppelwulst, Längshalber

Firstanschluss-Lüfterziegel, Pultziegel

ca. 2,7 Stk./lfm.

ca. 4,5 Stk./lfm.

Ausführliche strömungstechnische Untersuchungen haben unserem "RATIO DORFEN" eine überdurchschnittliche Regeneintragsicherheit bestätigt. Aufgrund technisch ausgereifter
Verfalzungen erreichen Sie bereits bei

  • 18 mit einer Unterspannung (CREATON "UNO"),

  • 16 mit einer Unterdeckung verschweißt oder verklebt (CREATON "DUO"),

  • 14 mit einem regensicheren Unterdach (CREATON "TRIO"),

  • 10 mit einem wasserdichten Unterdach (CREATON "QUATTRO")

die erforderliche Regeneintragsicherheit innerhalb unserer Gewährleistungsbedingungen. Bei Fragen zur Ausführung des Unterdachbereichs beraten wir Sie gerne. Bei Lattenabständen im Minimal-/Maximal-Grenzbereich bitte bei Bestellung unbedingt die Lattweite angeben!
Wegen der naturgegebenen Unterschiede beim Rohton kann es zu geringfügigen Farb- und Maßabweichungen kommen.
